KÉTLYUKSOROS FÉM POLCRENDSZER
ÁRULEÍRÁS MŰSZAKI LEÍRÁS
Két-lyuksoros fém polcrendszer
Egyéni gyors megoldás.

Nagy szín- és mértékválaszték.

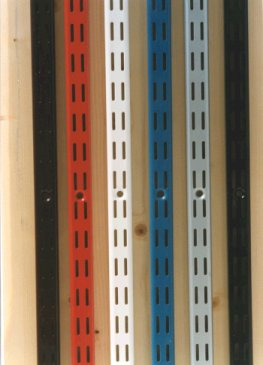

Számtalan kombinációs lehetőség. 		Két-lyuksoros fémpolcrendszerFALSÍNEK: nagyszilárdságú, hidegen hengerelt U-profilú acél. A dupla lyuksor osztása 32 mm-es.
TARTÓKAROK: Nagyszilárdságú, hidegen hengerelt acél. Kettős rögzítőkampó. Az U alakú profil miatt nagy teherbíró képesség.
Két-lyuksoros fémpolcrendszerKÖNYVTÁMASZ: 6 mm átmérőjű kemény köracél, mely a falsín dupla lyuksorában rögzíthető. FÉM AKASZTÓRÚD: 1,5 mm falvastagságú, nagyszilárdságú aluminiumötvözetből készül. Keresztmetszete ovális: 30x15 mm.
FELÜLET: A falsíneket, tartókat, könyvtámaszokat porszórással festik fehér, vagy ezüst-metal szinre .
FEH
EZ
SZERELÉSI ÚTMUTATÓ: Min. 5x50 mm átmérőjű facsavarral erősítsük a falra az ábrákon látható módon:
Kétlyuksoros fémpolcrendszerKétlyuksoros fémpolcrendszer Kétlyuksoros fémpolcrendszer
ELEMVÁLASZTÉK
jele megnevezése mérete teherbírása
W-13 falisín 13 cm
W-32 falisín 32 cm
W-64 falisín 64 cm
W-96 falisín 96 cm
W-128 falisín 128 cm
W-160 falisín 160 cm
W-192 falisín 192 cm
W-224 falisín 224 cm
T-17 tartókar 17 cm 50 kg
T-22 tartókar 22 cm 110 kg
T-27 tartókar 27 cm 110 kg
T-32 tartókar 32 cm 110 kg
T-37 megerősített tartókar 37 cm 110 kg
T-47 megerősített tartókar 47 cm 110 kg
B-420 könyvtámasz 20 cm
RV-804 polcösszekötő készlet 4 db polckapcsoló, 8 db horganyzott csavar
